Konfigurieren Sie jetzt Ihre Flachdichtung nach Maß
- Konfigurieren Sie ganz einfach Ihre Flachdichtung
- Wählen Sie aus einer Vielzahl von Materialien aus
- Lassen SIe sich beraten von unseren Elastomer-Experten
- 24/7 Sofort-Angebote über unser Portal
- Schnellste Lieferung in 24h
Ihre Flachdichtung nach Maß - In nur 3 Schritten!
Bauteil Form konfigurieren oder STP/DXF bereitstellen
Im ersten Schritt laden Sie Ihre bestehende Fertigungszeichnung im STP-, DXF- oder DWG-Format hoch. Alternativ können Sie den intuitiven Online‑Konfigurator von Elastx24 nutzen, um die gewünschte Bauteilform direkt zu gestalten. So sparen Sie Zeit und vermeiden unnötige Abstimmungsschleifen.
Material auswählen & Parameter einstellen
Nun wählen Sie das passende Material aus einer breiten Palette an Gummi‑ und Elastomerqualitäten aus. Zusätzlich definieren Sie relevante Parameter wie Härtegrad, Temperaturbeständigkeit, Stärke und Toleranzen. Das System führt Sie dabei Schritt für Schritt durch alle Optionen für optimale Ergebnisse.
Bestellen & qualitätsgeprüftes Bauteil erhalten
Im letzten Schritt schließen Sie Ihre Bestellung online ab. Anschließend produziert Elastx24 Ihr Bauteil präzise nach Ihren Vorgaben. Vor dem Versand erfolgt eine gründliche Qualitätsprüfung, damit Sie ein einwandfreies Produkt pünktlich und zuverlässig geliefert bekommen.
Ihr Experte für Flachdichtung - persönlich für Sie da!
GM existiert nicht nur online. Unser kompetentes Experten-Team für Gewerbe- und Großkunden betreut Sie in allen Bereichen unserer Produktpalette. Wir können Ihnen auch für große Mengen oder Jahresabrufe in wenigen Stunden ein attraktives und faires Angebot unterbreiten. Dabei unterstützen und beraten wir Sie auch bei Ausschreibungen oder Großaufträgen Ihrerseits an Ihre Kunden. Wenn nötig oder von Ihnen gewünscht, auch bei Ihnen vor Ort.
Experten in Gummi-Elastomeren
Unser Team verfügt über jahrelange Erfahrung in Gummi- und Elastomertechnik und unterstützt Sie bei jeder individuellen Anforderung professionell.
XXL Lager
Dank unseres großzügig ausgestatteten XXL Lagers sind alle Materialien schnell verfügbar, sodass Sie Lieferengpässe und Verzögerungen zuverlässig vermeiden können.
Schnelle Lieferung
Wir liefern Ihre bestellten Bauteile schnell und termingerecht, um Ihre Produktion zuverlässig zu unterstützen und kostspielige Ausfallzeiten zu verhindern.
Zertifikate für Ihre Anwendung
Für jede Anwendung stellen wir passende Material- und Produktionszertifikate bereit, damit Sie jederzeit geprüfte und dokumentierte Qualität erhalten können.
Höchste Datensicherheit
Ihre Konstruktionsdaten werden vertraulich behandelt, verschlüsselt gespeichert und ausschließlich nach höchsten Standards unserer IT‑Sicherheitsrichtlinien verarbeitet.

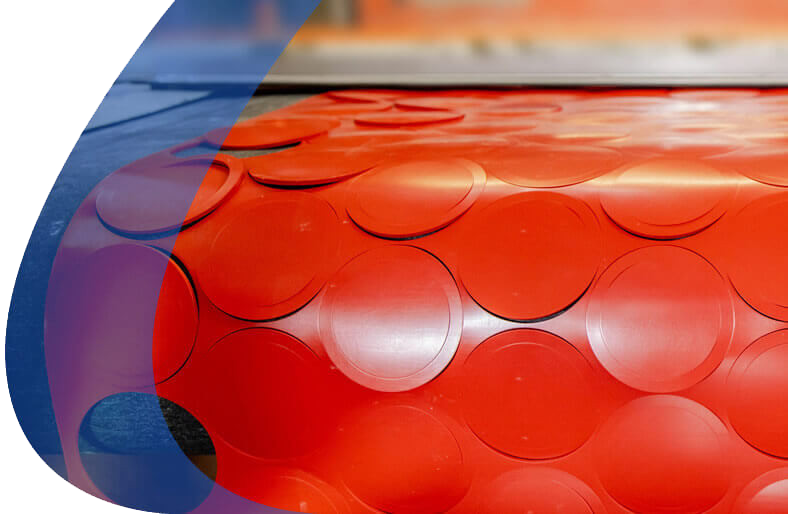

Ihre Flachdichtung nach Maß - Materialauswahl
Komplett digitaler Anfrageprozess
Sie haben eine Fertigungszeichnung (stp./dxf./dwg.) Datei – Kein Problem! Technische Zeichnung ins System hochladen und vollautomatisch ein Angebot erhalten.
Sie haben noch keine CAD-Fertigungs-Zeichnung Datei – Kein Problem! Erstellen Sie mit unserem Konfigurator in wenigen Schritten eine Bauteilzeichnung, die genau ihren Anforderungen entspricht.
Flachdichtungen nach Maß - Qualitätsstandards

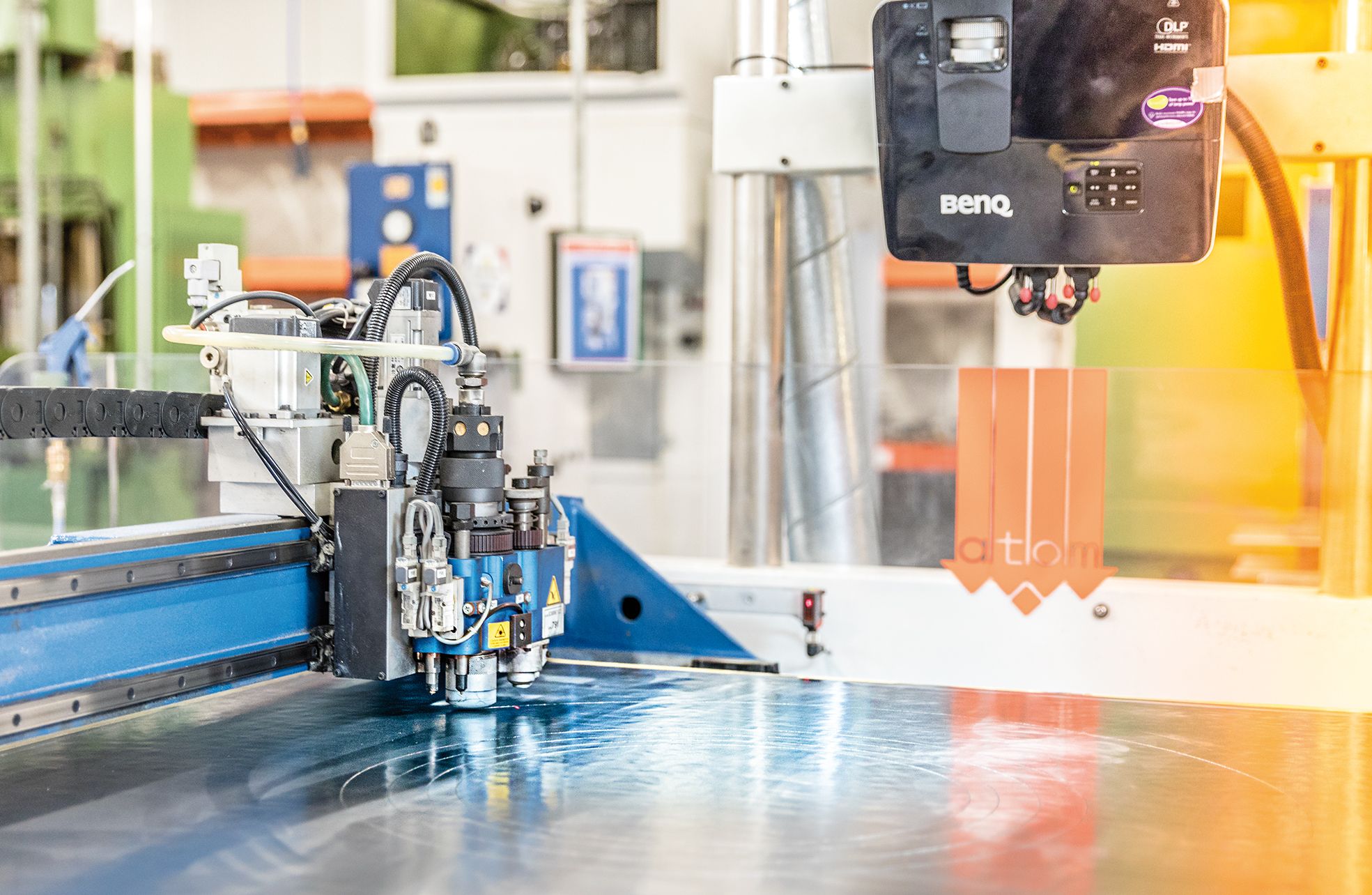

Unsere Flachdichtungen nach Maß erfüllen höchste Anforderungen an Technik und Normenkonformität – für belastbare Angebote und eine reibungslose Ausschreibung. Für Zuschnitte per Stanzen, Wasserstrahl oder Plotter arbeiten wir standardmäßig nach DIN 7715-5 P2 und geben transparente Toleranzen für Dicke, Innen-/Außen-Ø und Konturen an; tighter tolerances on request sind möglich. Bei Flanschverbindungen orientieren wir uns an EN 1514-1: Wir liefern und erläutern die gängigen Formen FF, TG, SR, IBC und stellen auf Wunsch Maßtabellen bzw. CAD-Vorlagen bereit. Für den rechnerischen Nachweis stellen wir Dichtungskennwerte nach EN 13555 bereit (u. a. Qₛmax, PQR, EG, L) und unterstützen die Auslegung gemäß EN 1591-1. Wo gefordert, berücksichtigen wir die Anforderungen der TA-Luft in Verbindung mit VDI 2290. Ergebnis: nachvollziehbare Spezifikationen, dokumentierte Qualität und eine sichere Basis für Design, Montage und wiederkehrende Prüfungen – von der ersten Ausschreibung bis zum Betrieb.
Flachdichtungen nach Maß - FAQ
Welche Toleranzen gelten bei Zuschnitten?
Standardmäßig fertigen wir nach DIN 7715-5 P2. Die Toleranzen hängen vom Verfahren (Stanzen, Wasserstrahl, Oszilliermesser) und der Materialdicke ab. Auf Wunsch sind engere Toleranzen (“tighter tolerances”) nach Prüfung möglich.
Mit welchen Flanschformen ist die Dichtung kompatibel?
Wir orientieren uns an EN 1514-1. Unterstützt werden u. a. FF, TG, SR und IBC. Maßtabellen/CAD-Vorlagen stellen wir bereit; Sonderkonturen fertigen wir nach Zeichnung oder DXF/STEP.
Welche Kennwerte stellt ihr für den rechnerischen Nachweis bereit?
Für die Auslegung nach EN 1591-1 liefern wir auf Anfrage EN 13555-Kennwerte (z. B. Qₛmax, PQR, EG, L). Damit lassen sich Anzugsmomente und Dichtheitsklassen belastbar ableiten (inkl. TA-Luft/VDI-Bezug, wo gefordert).
Welche Werkstoffe und Temperatur-/Medienbereiche gibt es?
Typisch: EPDM, NBR, CR, FKM, PTFE, expandierter Graphit und Spezialqualitäten (z. B. leitfähig, selbstklebend, mit Einlagen). Wir empfehlen den Werkstoff anhand Medium, Temperatur, Druck und Flanschoberfläche.
Welche Nachweise/Compliance könnt ihr beistellen?
Je nach Werkstoff: Materialzeugnisse (2.1/2.2/3.1), Konformitäten (z. B. FDA/EU 1935 für geeignete Qualitäten), KTW-BWGL/Trinkwasser-Eignung, sowie Prüf-/Kennwertprotokolle nach EN 13555.
Wie schnell ist die Lieferung und welche Daten braucht ihr?
Expressfertigung nach Verfügbarkeit. Für maßgenaue Zuschnitte: CAD-Datei (DXF/STEP) oder definierte Maße, Werkstoff, Dicke, Stückzahl, Norm/Flanschform, ggf. Kleberückseite. Bei Serien empfehlen wir ein Freigabemuster.
